Тупиковая система отопления: принцип работы, устройство, преимущества и недостатки

Тупиковая система отопления – это инженерное решение, используемое для обогрева зданий, которое характеризуется определенной схемой циркуляции теплоносителя․ В отличие от других систем, где теплоноситель движется по замкнутому контуру, в тупиковой системе он достигает последнего радиатора и возвращается по отдельной, более короткой линии․ Эта схема имеет свои преимущества и недостатки, которые необходимо учитывать при проектировании и монтаже системы отопления․

Понимание принципов работы тупиковой системы отопления позволяет принимать взвешенные решения при выборе оптимального варианта для конкретного объекта․ Важно учитывать не только первоначальные затраты на установку, но и эксплуатационные расходы, а также эффективность обогрева различных помещений․

В данной статье мы подробно рассмотрим, что представляет собой тупиковая система отопления, как она устроена, какие у нее преимущества и недостатки, а также области ее применения․ Мы также обсудим особенности монтажа и эксплуатации такой системы, чтобы вы могли получить полное представление о данном типе отопления․

Содержание

Принцип работы и устройство тупиковой системы отопления

Тупиковая система отопления, как следует из названия, имеет структуру, в которой теплоноситель (обычно вода или антифриз) движется по ветвям, заканчивающимся «в тупике» у последнего радиатора․ Подача теплоносителя осуществляется по основной магистрали, от которой отходят трубы к каждому радиатору или группе радиаторов․ После прохождения через радиатор теплоноситель возвращается к котлу по отдельной, более короткой обратной магистрали․

Основные компоненты

Котел: Нагревает теплоноситель․
Расширительный бак: Компенсирует изменение объема теплоносителя при нагревании и охлаждении․
Циркуляционный насос: Обеспечивает принудительную циркуляцию теплоносителя по системе․
Трубы: Служат для транспортировки теплоносителя от котла к радиаторам и обратно․
Радиаторы: Отдают тепло в помещение․
Запорная и регулирующая арматура: Позволяет контролировать поток теплоносителя и отключать отдельные участки системы для обслуживания или ремонта․

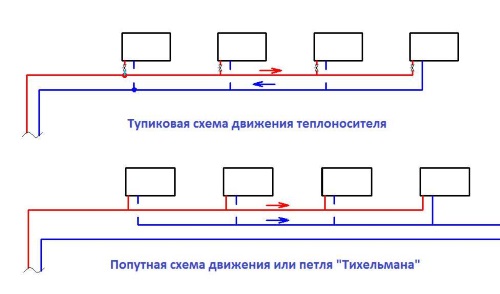

Схема подключения радиаторов

Радиаторы в тупиковой системе отопления подключаются параллельно к подающей и обратной магистралям․ Это означает, что каждый радиатор получает теплоноситель непосредственно от подающей трубы и отдает его в обратную трубу․ Такая схема позволяет регулировать температуру каждого радиатора независимо от других, например, с помощью термостатических клапанов․

Преимущества и недостатки тупиковой системы отопления

Как и любая другая система отопления, тупиковая имеет свои сильные и слабые стороны․ Оценка этих преимуществ и недостатков является ключевым фактором при выборе оптимальной системы для конкретного случая․

Преимущества

Простота монтажа: Тупиковая система отопления обычно проще в монтаже, чем, например, двухтрубная попутная система, так как требует меньше труб и соединений․
Экономичность: За счет меньшей протяженности труб и меньшего количества фитингов, первоначальные затраты на материалы и монтаж могут быть ниже․
Возможность регулировки температуры каждого радиатора: Благодаря параллельному подключению радиаторов, можно индивидуально регулировать температуру в каждой комнате․
Удобство обслуживания: Локализация проблем обычно проще, чем в более сложных системах․

Недостатки

Несмотря на свои преимущества, тупиковая система отопления имеет и ряд существенных недостатков, которые необходимо учитывать․

Неравномерный прогрев радиаторов: Радиаторы, расположенные ближе к котлу, получают более горячий теплоноситель, чем те, которые находятся дальше․ Это может приводить к неравномерному распределению тепла в здании․ Для компенсации этого эффекта требуется более тщательная балансировка системы․
Более высокие требования к циркуляционному насосу: Для обеспечения достаточного протока теплоносителя через все радиаторы, особенно в больших системах, может потребоваться более мощный и дорогостоящий циркуляционный насос․
Сложность балансировки системы: Для достижения равномерного прогрева всех радиаторов необходимо тщательно настроить балансировочные клапаны․ Это может быть сложной задачей, особенно для неопытных пользователей․
Повышенный риск завоздушивания: В некоторых конфигурациях тупиковых систем отопления может быть повышенный риск скопления воздуха в радиаторах, что приводит к снижению их эффективности․

Области применения тупиковой системы отопления

Тупиковая система отопления наиболее часто используется в небольших частных домах и квартирах, где протяженность трубопроводов относительно невелика․ В таких случаях неравномерность прогрева радиаторов можно компенсировать правильной балансировкой системы и использованием радиаторов с разной тепловой мощностью․

В более крупных зданиях тупиковая система отопления может быть менее эффективной из-за значительной разницы температур между радиаторами, расположенными ближе и дальше от котла․ В таких случаях рекомендуется использовать двухтрубные системы отопления, которые обеспечивают более равномерное распределение тепла․

Тем не менее, тупиковая система отопления может быть использована и в больших зданиях, если она разделена на несколько независимых контуров, каждый из которых обслуживает небольшую группу радиаторов․ Это позволяет уменьшить разницу температур между радиаторами и упростить балансировку системы․

Монтаж тупиковой системы отопления

Монтаж тупиковой системы отопления требует определенных знаний и навыков․ Неправильно выполненный монтаж может привести к неэффективной работе системы, повышенным затратам на отопление и даже к авариям․

Основные этапы монтажа

Проектирование системы: Определение необходимой тепловой мощности, выбор типа и количества радиаторов, расчет диаметров труб и подбор циркуляционного насоса․
Установка котла: Монтаж котла в соответствии с требованиями производителя и нормами безопасности․
Прокладка труб: Монтаж подающей и обратной магистралей, а также труб, соединяющих радиаторы с магистралями․
Установка радиаторов: Монтаж радиаторов на стенах или полу с соблюдением необходимого расстояния от пола и подоконника․
Установка расширительного бака: Монтаж расширительного бака в верхней точке системы или рядом с котлом․
Установка циркуляционного насоса: Монтаж циркуляционного насоса на обратной магистрали перед котлом․
Установка запорной и регулирующей арматуры: Установка кранов, клапанов и термостатических головок на радиаторах и магистралях․
Заполнение системы теплоносителем: Заполнение системы водой или антифризом с соблюдением необходимого давления․
Опрессовка системы: Проверка системы на герметичность путем создания избыточного давления․
Балансировка системы: Настройка балансировочных клапанов для обеспечения равномерного прогрева всех радиаторов․
Пусконаладочные работы: Проверка работы всех компонентов системы и настройка параметров котла․

Эксплуатация тупиковой системы отопления

Правильная эксплуатация тупиковой системы отопления позволяет обеспечить ее надежную и эффективную работу на протяжении многих лет․ Регулярное техническое обслуживание и своевременное устранение неисправностей помогают избежать серьезных проблем и продлить срок службы оборудования․

Основные правила эксплуатации

Регулярно проверяйте давление в системе и при необходимости доливайте теплоноситель․
Удаляйте воздух из радиаторов при необходимости․
Проводите профилактическое обслуживание котла и циркуляционного насоса в соответствии с рекомендациями производителя․
Следите за чистотой радиаторов и удаляйте пыль и грязь с их поверхности․
Не допускайте замерзания теплоносителя в системе, особенно в зимний период․

Возможные проблемы и их устранение

В процессе эксплуатации тупиковой системы отопления могут возникать различные проблемы, такие как неравномерный прогрев радиаторов, шум в системе, протечки и другие․ Важно своевременно выявлять и устранять эти проблемы, чтобы избежать более серьезных последствий․

Неравномерный прогрев радиаторов

Причиной неравномерного прогрева радиаторов может быть неправильная балансировка системы, завоздушивание радиаторов или недостаточная мощность циркуляционного насоса․ Для устранения этой проблемы необходимо проверить и настроить балансировочные клапаны, удалить воздух из радиаторов и при необходимости заменить циркуляционный насос на более мощный․

Шум в системе

Шум в системе может быть вызван завоздушиванием, кавитацией в циркуляционном насосе или вибрацией труб․ Для устранения шума необходимо удалить воздух из системы, проверить работу циркуляционного насоса и при необходимости заменить его, а также закрепить трубы, чтобы предотвратить их вибрацию․

Протечки

Протечки могут возникать в местах соединения труб, радиаторов и других элементов системы․ Для устранения протечек необходимо подтянуть соединения, заменить уплотнительные элементы или, в крайнем случае, заменить поврежденные трубы или радиаторы․

Тупиковая система отопления – это жизнеспособное и экономичное решение для отопления небольших домов и квартир․ Несмотря на некоторые недостатки, такие как неравномерность прогрева, при правильном проектировании, монтаже и эксплуатации она может обеспечить комфортное тепло в вашем доме․ Главное – учитывать особенности данной системы и своевременно проводить ее обслуживание․

При выборе системы отопления важно учитывать все факторы, включая размер и конструкцию здания, климатические условия и ваши личные предпочтения․ Тупиковая система может стать отличным выбором, если вы ищете простое, надежное и экономичное решение․

Не стоит забывать о важности профессионального подхода к проектированию и монтажу системы отопления․ Ошибки, допущенные на этих этапах, могут привести к серьезным проблемам в будущем․

Надеемся, что данная статья помогла вам лучше понять, что такое тупиковая система отопления и как она работает․ Пусть в вашем доме всегда будет тепло и уют!
